Demo
Para conocer la herramienta.
Gratis
Sin cuenta y sin tarjeta.
- Placa Switch V2
- Modelo 3D, boardview 2D, capas de cobre y líneas de energía
- Foto real de la V2 y toca un pad para seguir su red
- Secuencia de energizado: 4 pasos
Qué hace
Del síntoma al componente, sin perderte en la placa.
Todo lo que ves sale de los archivos de la placa: forma, componentes, pads, pistas y lecturas. No es un dibujo aproximado.

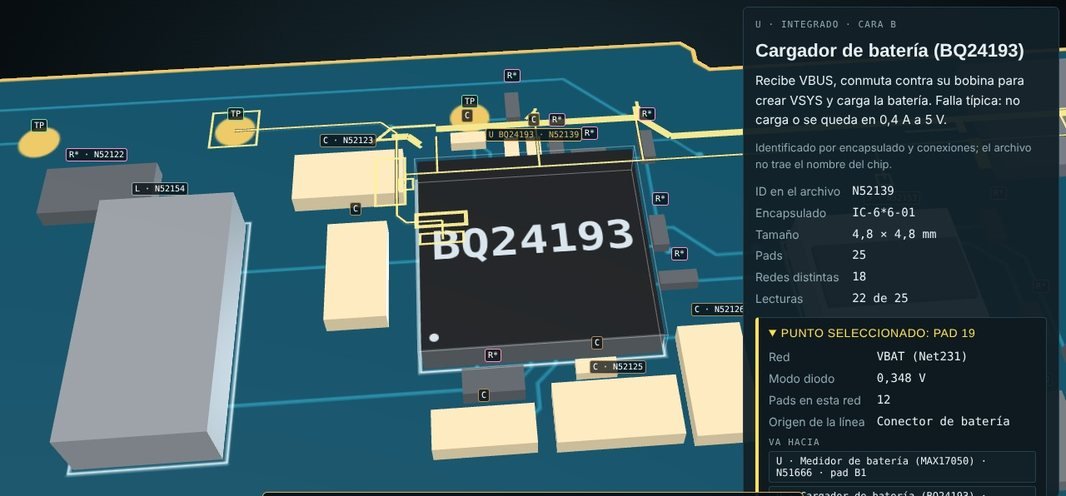

Selección
Toca un pad y sigue su red
- Se resaltan las pistas reales de esa red y todos los pads conectados.
- La ficha muestra la lectura en modo diodo, cuántos pads tiene la red y de qué chip sale la línea.
- Lista "va hacia" con cada componente conectado, y qué está en serie o en paralelo.
En la animación: la red VSYS real de la Switch V2.
Capas de cobre
Ocho capas de cobre, una por una
- Mira las pistas de cada capa por separado, incluidas las internas.
- Sigue una pista que baja por una vía y reaparece en otra capa.
- Combínalo con las líneas de energía para ver por dónde viaja cada voltaje.
Diagnóstico
Secuencia de energizado paso a paso
- De VBUS al cargador, a VSYS, al PMIC y a los núcleos, en orden.
- Cada paso ilumina solo sus pads y pistas, con el sentido del flujo.
- Si la consola no enciende, el primer paso sin voltaje señala la zona.
Aspecto

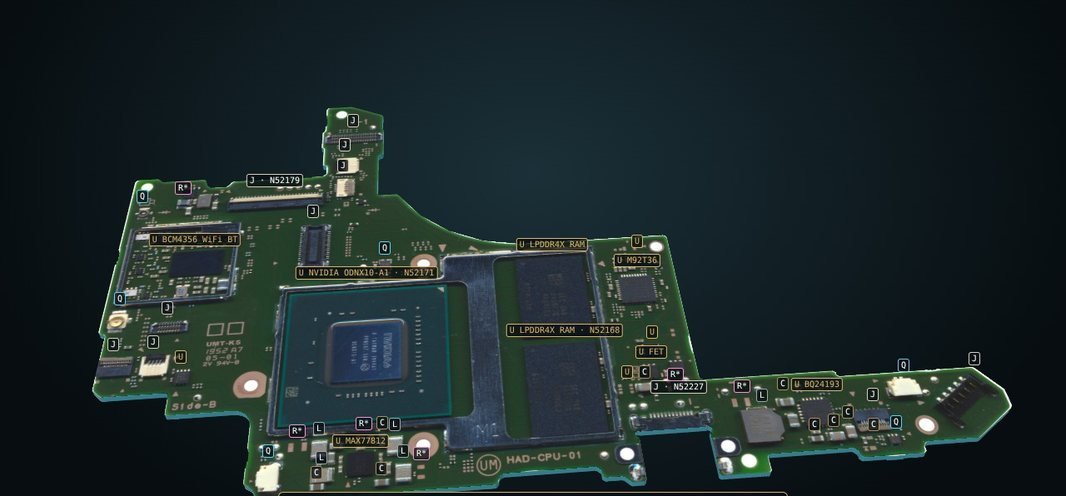

Foto real, modelo 3D o boardview
- Trabaja sobre la foto de la placa, alineada con los datos, con todas las funciones encima.
- Cambia a modelo 3D para girarla, o a boardview 2D para leerla plana.
- Etiquetas que aparecen según el zoom: C, L, U, J y el nombre del chip.
BuscadorEscribe un chip, un ID del archivo o una línea como VSYS y la cámara va directo.
Las dos carasVoltea la placa y sigue una red de un lado al otro.
Líneas de energíaVBUS, VSYS, 3V3, 1V8, núcleos: cada línea con su color sobre la placa.
Etiquetas según el zoomC, L, U, J y el nombre del chip aparecen a medida que te acercas.
Atajos y cinco idiomasTodo con teclado si quieres, en español, inglés, portugués, francés o italiano.
Tus preferencias, guardadasIdioma, aspecto y vista se recuerdan entre visitas.
